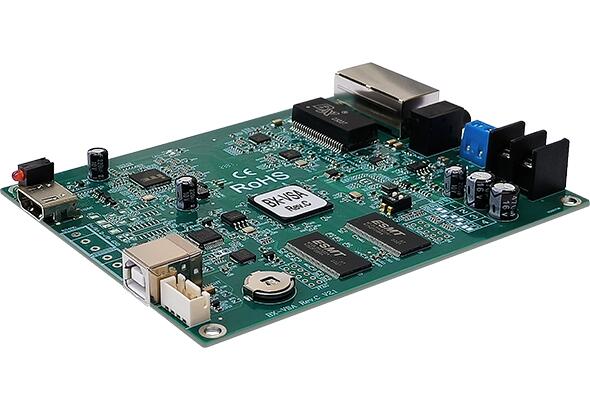

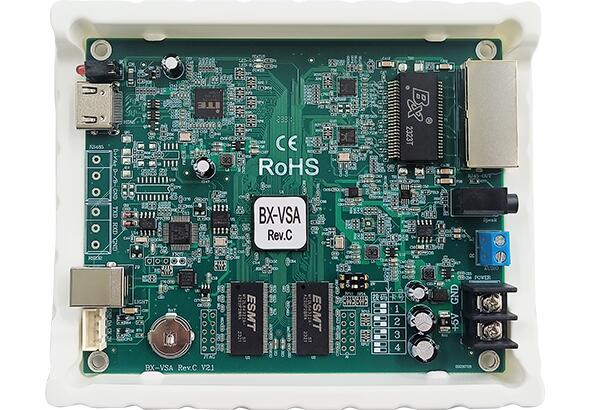

BX-VSA是適應當前市場推出的新一代發送控制器。板載HDMI輸入接口，與各種電腦、機頂盒、智慧網關、工業設備等便捷配套。
2千兆網口輸出，最大帶載131萬像素@60Hz；寬度≤3840點，高度≤3840點；

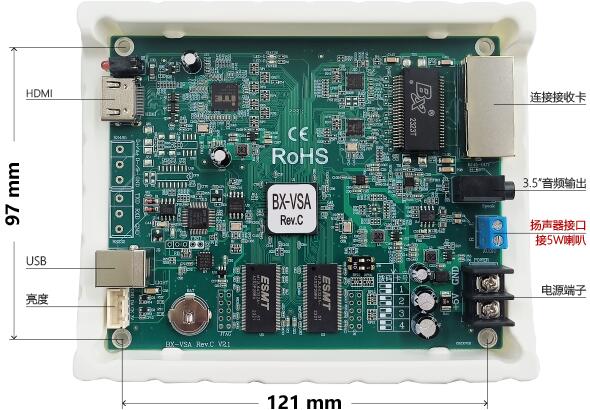

板載多種功能接口：HDMI輸入+5W音頻輸出+USB配置+亮度傳感器；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
支持BX-V全系列接收卡和BX-VMF多功能卡
2千兆網口輸出，最大帶載131萬像素@60Hz；寬度≤3840點，高度≤3840點
視頻輸入：支持HDMI視頻信號輸入，支持輸入、輸出分辨率任意設置
音頻輸入：支持HDMI輸入音頻信號
音頻輸出：支持兩種模式的音頻輸出。一種是通過板載5W音頻輸出接口，其中2芯端子支持5W喇叭接入，3.5mm音頻接口支持功放接入；
另一種是通過千兆網線同步傳輸聲音信號至遠端屏幕，通過多功能卡的音頻輸出信號接入功放。
擴展功能：板載5W音頻輸出接口和亮度傳感器接口，在諸多應用場景中，可省去多功能卡，精簡系統，降低成本。
選配RS485接口，可實現前端設備對后級顯示屏進行亮度調節、播放畫面控制、開機/關機等進行命令操控。
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
| 技術指標 | |
|---|---|
| 產品狀態 | 2021年10月批量下線 |
| 控制點數 | 總像素數≤1280*1024 @60Hz； 最大寬度3840點，最大高度3840點 |
| 灰度等級 | ≤65536級 |
| 通信傳輸 | |
|---|---|
| 接收設備 | 支持BX-V全系列接收卡和BX-VMF多功能卡 |
| 通信距離 | 超五類網線≤140M，六類網線≤170M 光纖線：單模收發器≤20KM，多模收發器≤550M。（利用中繼器無限延長） |
| 傳輸設備 | 支持千兆交換機、千兆光纖收發器和千兆光纖交換機 |
| 視頻源輸入 | |
|---|---|
| 視頻輸入接口 | HDMI |
| 輸入分辨率 | 支持任意輸入分辨率 |
| 視頻源幀率 | 標準60Hz，可自動適應幀率 |
| 千兆網口輸出 | |
|---|---|
| 網口數量 | 2個千兆網口 |
| 網口帶載指標 | 每個網口最大帶載1280×512@60Hz，2個網口最大帶載1280×1024@60Hz 單卡帶載：最大寬度3840點，最大高度3840點 |
| 網口拼接 | 2個千兆網口輸出，支持上下、左右任意拼接 |
| 數據傳輸格式 | 按照千兆網絡的幀格式，并附加CRC校驗 |
| 重要功能 | |
|---|---|
| 參數配置功能 | 通過USB接口線，實現發送卡參數配置 |
| 實時參數調整 | 支持 |
| 亮度色溫調整 | 支持 |
| 智能偵測系統 | 支持HDMI視頻接口信息檢測 |
| 板載實時時鐘 | 支持 |
| 多屏設置功能 | 支持同時控制不同規格的多個顯示屏 |
| 后臺播放功能 | 支持（擴展模式） |
| 音頻傳輸功能 | 支持 |
| 網絡誤碼監測 | 監測發送卡與接收卡、接收卡與接收卡之間的通訊誤碼率以及通訊故障診斷 |
| 系統升級和維護 | |
|---|---|
| 配置文件回讀 | 支持回讀發送卡存儲的配置信息，支持回讀發送卡的固件程序版本 |
| 固件在線升級 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 電氣參數 | |
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 最大功率 | ≤10W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對LED控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對接收卡的電源端子和網口進行靜電放電抗擾度檢測 |
| 浪涌沖擊抗擾度 |
對LED控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 |
精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝 |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧 |
