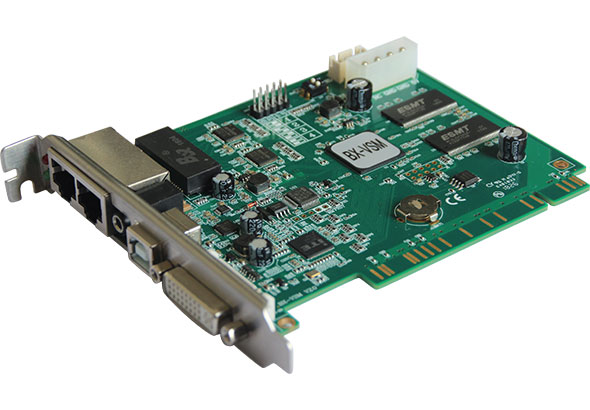

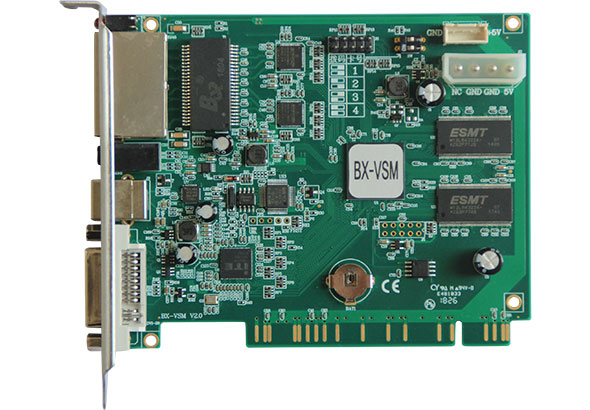

BX-VSM發送卡是最新推出的新一代BX發送卡，采用第二代通訊協議，芯片組全面升級，功能更加完善，性能顯著提升。采用PCI接口，通用性強。多卡級聯更加穩定。
單卡帶載總像素?cái)?shù)≤1280*1024 @60Hz，2048*1024 @30Hz；
最大寬度3840點，最大高度3840點。
2021年12月停產。
掃一掃，“購”驚喜
BX-VSM發送卡是最新推出的新一代BX發送卡，采用第二代通訊協議，芯片組全面升級，功能更加完善，性能顯著提升。采用PCI接口，通用性強。多卡級聯更加穩定。
單卡帶載總像素?cái)?shù)≤1280*1024 @60Hz，2048*1024 @30Hz；
最大寬度3840點，最大高度3840點。
2021年12月停產。
訂單熱線：
0512-36912677/88/99
支持BX-V全系列接收卡和BX-VMF多功能卡
單卡帶載：總像素?cái)?shù)≤1280*1024 @60Hz，2048*1024 @30Hz； 寬度≤3840點，高度≤3840點。
支持DVI視頻信號輸入
支持輸入、輸出分辨率任意設置
支持音頻輸入，通過千兆網線同步傳輸
雙千兆網口輸出，支持上下、左右任意拼接
支持多張發送卡級聯拼接，嚴格同步
采用PCI接口，通用性強
先進生產工藝，嚴格品控體系，零故障出廠，返修率≤0.1%；
支持3V-6V寬工作電壓，-40°C~80°C環境溫度下穩定工作。
| 技術指標 | |
|---|---|
| 產品狀態 | 2018年9月批量下線 |
| 控制點數 | 單卡帶載總像素?cái)?shù)≤1280*1024 @60Hz，2048*1024 @30Hz； 最大寬度3840點，最大高度3840點 |
| 灰度等級 | ≤65536級 |
| 通信傳輸 | |
|---|---|
| 接收設備 | 支持BX-V全系列接收卡和BX-VMF多功能卡 |
| 通信距離 | 超五類網線≤140M，六類網線≤170M 光纖線：?jiǎn)文Ｊ瞻l(fā)器≤20KM，多模收發器≤550M。（利用中繼器無限延長） |
| 傳輸設備 | 支持千兆交換機、千兆光纖收發器和千兆光纖交換機 |
| 視頻源輸入 | |
|---|---|
| 視頻輸入接口 | DVI VESA標準 |
| 輸入分辨率 | 支持任意輸入分辨率 |
| 視頻源幀率 | 標準60Hz，可自動適應幀率 |
| 千兆網口輸出 | |
|---|---|
| 網口數量 | 2個千兆網口 |
| 網口帶載指標 | 每個網口最大帶載1280×512@60Hz，2個網口最大帶載1280×1024@60Hz 單卡帶載：最大寬度3840點，最大高度3840點 |
| 網口拼接 | 2個千兆網口輸出，支持上下、左右任意拼接 |
| 數據傳輸格式 | 按照千兆網絡的幀格式，并附加CRC校驗 |
| 重要功能 | |
|---|---|
| 參數配置功能 | 通過USB接口線，實現發送卡參數配置 |
| 實時參數調整 | 支持 |
| 亮度色溫調整 | 支持 |
| 智能偵測系統 | 支持DVI視頻接口信息檢測 |
| 板載實時時鐘 | 支持 |
| 多屏設置功能 | 支持同時控制不同規格的多個顯示屏 |
| 后臺播放功能 | 支持（擴展模式） |
| 音頻傳輸功能 | 支持 |
| 網絡誤碼監測 | 監測發送卡與接收卡、接收卡與接收卡之間的通訊誤碼率以及通訊故障診斷 |
| 系統升級和維護 | |
|---|---|
| 配置文件回讀 | 支持回讀發送卡存儲的配置信息，支持回讀發送卡的固件程序版本 |
| 固件在線升級 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 電氣參數 | |
|---|---|
| 工作電壓 | 5V（3.3V～6V） |
| 最大功率 | ≤6W |
| 工作溫度 | -40℃～80℃ |
| 工作濕度 | 10%RH～90%RH |
